Bên cạnh đó, hãng Opera đã phát triển thêm một phần mềm với tên gọi Cutting Assistant - vốn được coi là một module nhỏ bên cạnh Opera Job Management với các tính năng chính sau:
- Kết nối và điều khiển các máy cưa NC (Điều khiển số)
- Xây dựng sơ đồ tối ưu cắt thanh profile (Có thể nhập các danh sách cắt dưới dạng txt, csv, xml, xls, dwg, dxf,...)
- Tạo và in tem nhãn (Cho thanh profile thành phẩm và thanh profile dư)
- Đồng bộ với Opera JM để quản lý quá trình cắt thanh profile từ máy tính trên văn phòng
- Quản lý kho thanh profile dư có thể sử dụng lại (Liên kết trực tiếp đến Opera Job Management)

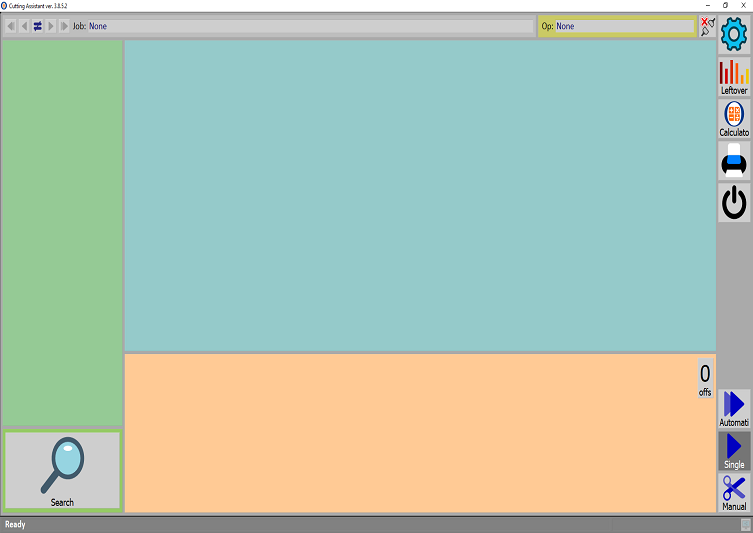

Giao diện Cutting Assistant
Xây dựng sơ đồ cắt tối ưu thanh profile trong Cutting Assistant
Cutting Assistant sử dụng các thanh profile nhôm đã lưu trữ trong cơ sở dữ liệu của Opera Job Management

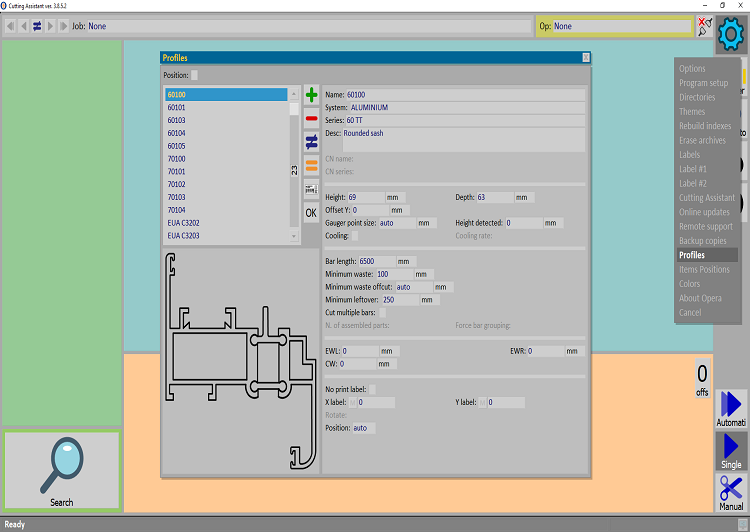

Lưu trữ thanh profile trong Cutting Assistant
Trước khi tiến hành cắt các thanh nhôm theo chiều dài đã được tính toán theo từng vị trí của mỗi hệ cửa khác nhau, người dùng cần chuyển dữ liệu chiều dài thanh từ Opera Job Management tới Cutting Assistant với tính năng Transmission.

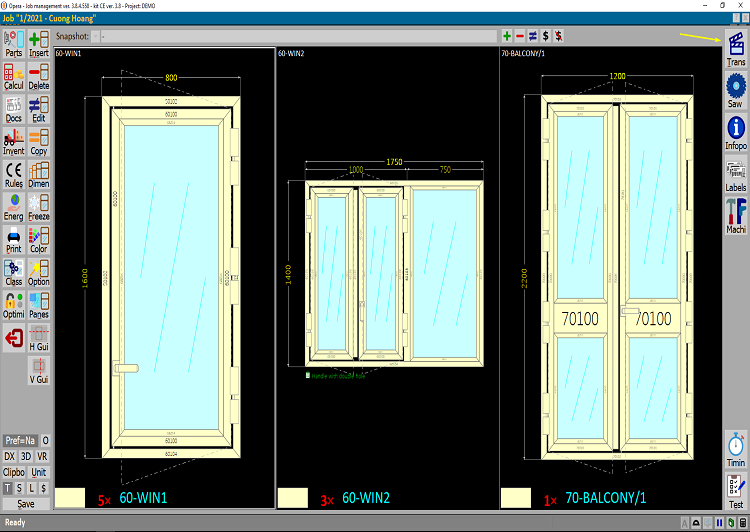

Tính năng Transmission
Sau khi quá trình chuyển dữ liệu hoàn tất, tại thư mục lưu trữ đã cài đặt ban đầu, phần mềm sẽ tự động tạo một tệp có tên 1001. LOZ như dưới hình. Cutting Assistant sẽ tự động tìm tới tệp này để tiến hành thực hiện việc tối ưu gia công thanh profile.

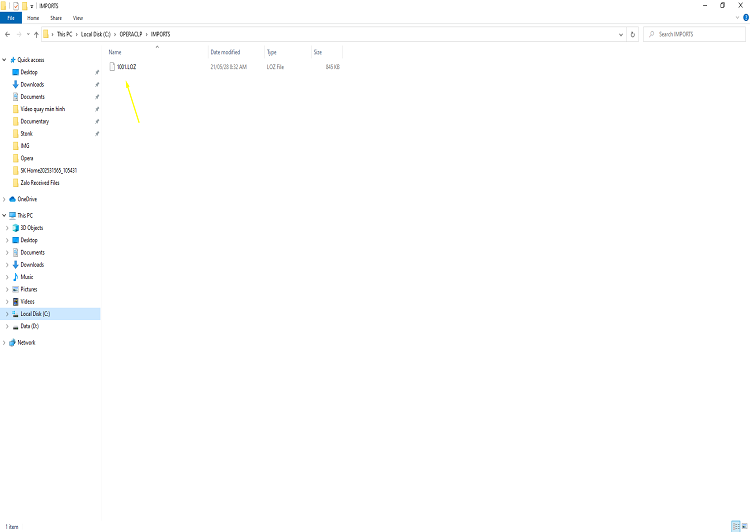

Tệp tin 1001.LOZ được tạo tự động

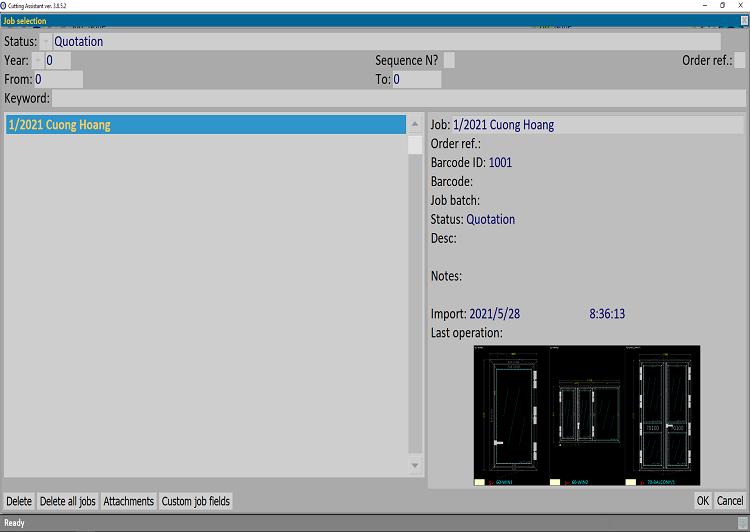

Phần mềm Cutting Assistant tự động nhận diện tệp tin thông tin cắt
Sau đó, Cutting Assistant sẽ lần lượt đưa các thanh profile theo thứ tự (Người dùng có thể lựa chọn thứ tự cắt tùy ý). Như trong ví dụ dưới đây, thanh profile 60100 dùng tại vị trí khung cánh cửa đi đang được đưa vào cắt sau quá trình tối ưu. Các thanh đang cắt sẽ được tô màu đỏ trong khi các thanh đã được cắt tô màu xám. Bên cạnh đó, từng thanh nhôm sau cắt sẽ có 1 tem nhãn kèm theo thể hiện vị trí lắp, kích thước, màu sắc và 1 số thông tin khác (Người dùng có thể tự thiết kế mẫu tem theo nhu cầu sản xuất).
Quá trình tối ưu và gia công trong Cutting Assistant
Quản lý thanh profile dư trong Cutting Assistant
Cutting Assistant hỗ trợ người dùng quản lý các thanh profile dư của mỗi dự án để có thể sử dụng cho những lần cắt sau đó. Các thanh này sẽ được quản lý với các tem nhãn riêng biệt.

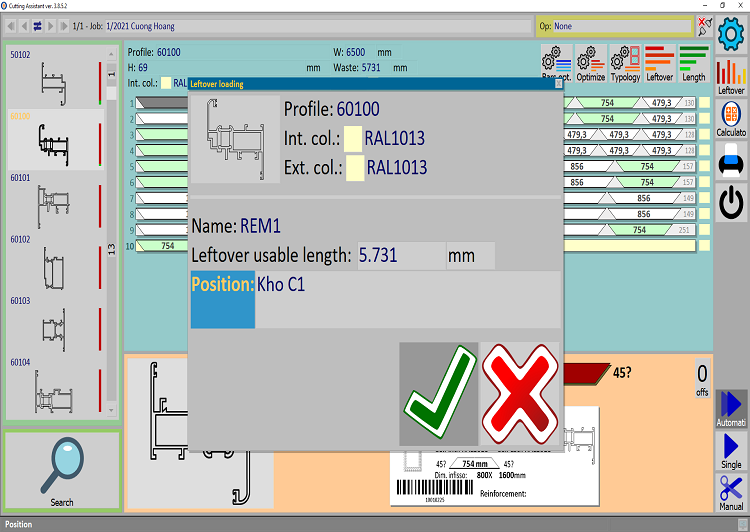

Lưu kho thanh profile tại vị trí chỉ định (Kho C1)

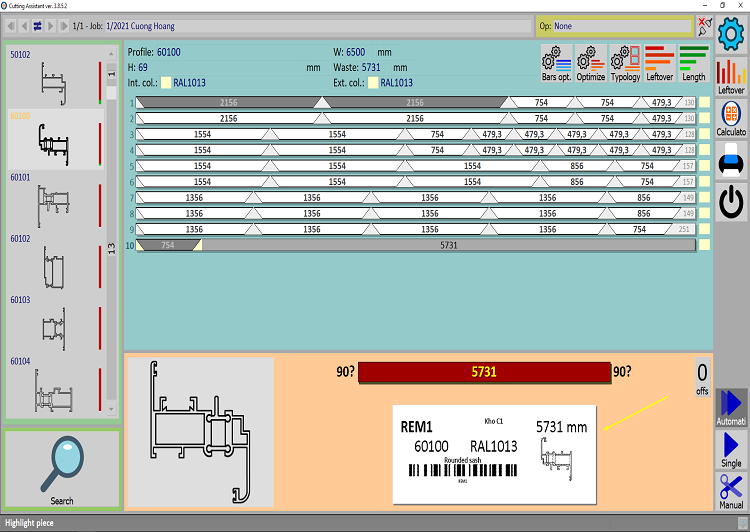

Tem nhãn quản lý thanh profile dư
Các thanh profile dư lưu kho sẽ được tự động ưu tiên sử dụng trước cho các dự án kế tiếp.

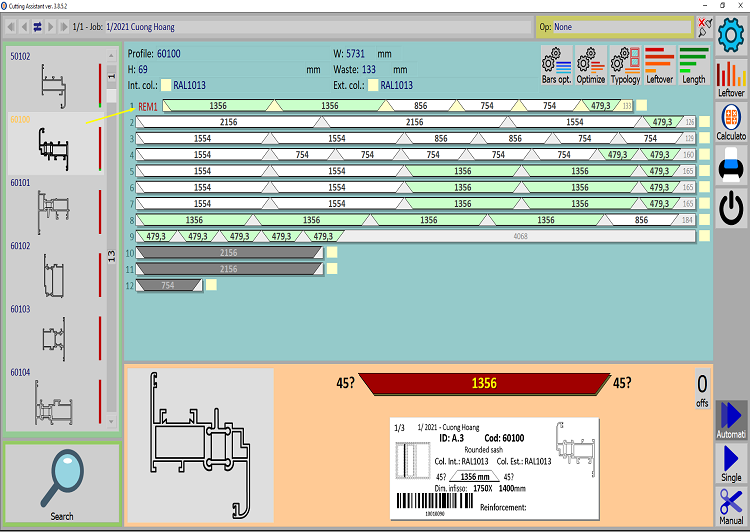

Thanh profile dư REM1 được ưu tiên sử dụng khi tối ưu
Quản lý quá trình cắt theo thời gian thực với Opera Job Management
Quá trình cắt trên Cutting Assistant có thể được theo dõi từ xa với Opera Job Management. Số lượng công việc đã được thực hiện sẽ được theo dõi tổng quan hoặc theo dõi trên từng thanh profile cụ thể. Tính năng này sẽ phù hợp với các đơn vị sản xuất đặt phân xưởng, nhà máy tại vị trí xa so với văn phòng thiết kế nhưng vẫn có nhu cầu theo dõi quá trình sản xuất hiện thời.

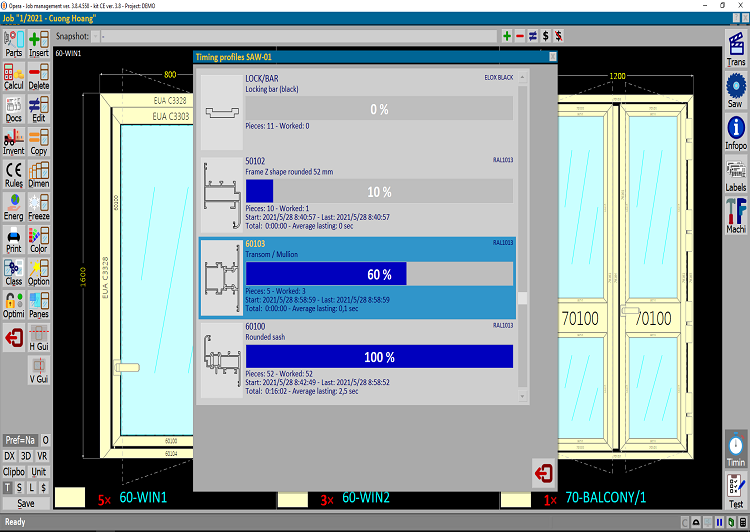

Theo dõi quá trình cắt với tính năng Timing trong Opera Job Management
Tìm hiểu thêm về Opera tại: Phần mềm gia công nhôm kính Opera
